Mater Series 8 Impresora flexo de manga sin engranaje de color Yte81000

Tipo de Pago: T/T

transporte: Ocean

Obtener el último precio

Contactar ahora

Atributos del producto Capacidad de suministro e información a...

Descripción

Serie Mater 8 Colores 1000 mm YTE81000 Manera de manga sin engranaje Tipo de impresión Flexo

El tipo de engranaje de la manga de la serie maestra es un tipo de presentación de impresión flexográfica de alto rendimiento diseñada para una precisión superior y durabilidad. Como un ejemplo principal de una máquina de impresión CI Flexo , su sólido sistema impulsado por engranajes garantiza una precisión de registro excepcional y una calidad de impresión consistente, incluso a altas velocidades. Esta máquina de impresión Flexo impulsada por la serie maestra está diseñada para imprimir en una amplia gama de materiales flexibles, incluidos papeles y películas de plástico como PE, BOPP, PVC y PET.

Ideal para producir aplicaciones exigentes de embalaje como bolsas de papel de comida, bolsos de supermercados, bolsas no tejidas, bolsas de chalecos y envases de prendas, esta prensa aprovecha la tecnología de servo avanzada. La integración de un mecanismo de impresora flexográfico impulsado por el servo en marcha proporciona un control y sincronización inigualables para trabajos complejos. Disponible en configuraciones versátiles como una máquina de impresión Flexo Flexo de 8 colores , esta máquina de impresión flexográfica de impresión central (tambor central) representa el pináculo de la eficiencia y la confiabilidad para los convertidores modernos de envasado.

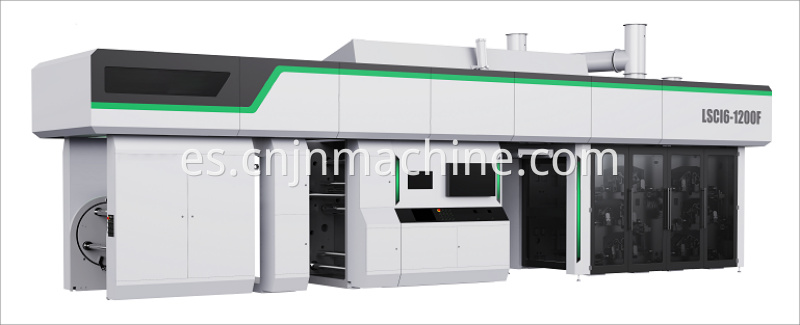

Re: Foto de la máquina solo como referencia.

Muestra de impresión

Industria de aplicaciones

Especificación técnica

Model	Master Series YTE81000
Max Width Of Material	1000mm
Printing color	8 colors
Max. Width of Printing	960mm
Machinery mechanical speed	500m/min
Max. Speed of Material Printing	350-450m/min, according to different material and print design
Material	Paper (less than 65gsm),PE,PET,BOPP,PVC
Max. Printing Length (Repeat)	360mm-960mm
Printing Cylinder	Sleeve type
Ceramic Anilox Roller	Sleeve type
Max. Unwind / Rewind Dia	Ф800mm
Adhesive Tape Thickness	0.38mm
Thickness of Plate	1.7mm, 1.14mm, 2.84mm，2.28mm Or as your request
Registration Precision	±0.08mm
Heating Method	Electric heating
Ink	Water base ink or solvent ink
Power	Voltage:380V, 3PH, 50HZ/60HZ

Descripción de la función central

Equipo principal y descripción

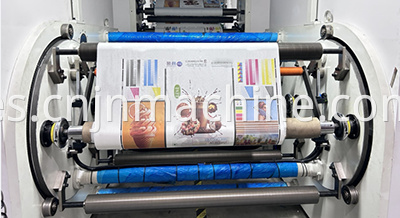

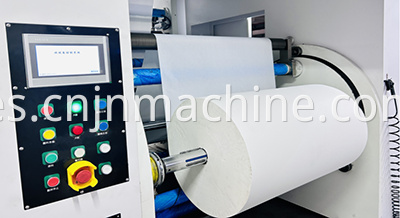

Parte 1 relajado y rebobinado

No detenga a relajarse

No detenga el rebobinado

1. Desengivado central de transmisión, equipado con servomotor, control de circuito cerrado del inversor.

2. Control de tensión: utilizando control de rodillo flotante de ultra luz, compensación de tensión automática, control de circuito cerrado (detección de posición del cilindro de fricción de baja fricción, control de la válvula de regulación precisa de presión, alarma automática o apagado cuando el diámetro del rodillo alcanza el valor establecido).

3. Tiene la función de apagado automático cuando se interrumpe el material, y la tensión mantiene la función para evitar la holgura y la desviación del sustrato durante el apagado.

4. El diámetro externo del eje de expansión de gases es de 3 pulgadas, y el modo de sujeción del eje de expansión de gas es de 2 cilindros de cabeza separado.

5. El sistema EPC automático se configura antes de imprimir.

6. Corrección automática de la posición del borde: el sistema EPC automático se configura antes de imprimir.

7. Corrección automática de la posición del borde: Configure el sistema de rectificación de la sonda ultrasónica automática de cuatro rodillos con operación completa antes de la impresión, que tiene una función de retorno manual / automática / central, y la traducción izquierda y derecha se puede ajustar.

8. No dejar de rebobinar, tiene la función de la parada automática cuando el material rotado y el mantenimiento de la tensión evitan la soltura y la desviación del sustrato durante el cierre

9. No detener el rebobinado, equipado con servomotor, el control de la tensión adopta el control de rodillos flotantes ultra luz, compensación automática de tensión, control de circuito cerrado, la configuración arbitraria de tensión de la cónica (detección de posicionamiento de cilindros de baja fricción, control de válvulas de presión de presión de precisión, diámetro de cilero que alcanza el valor de conjunto se puede alarmar automáticamente o detenerse))

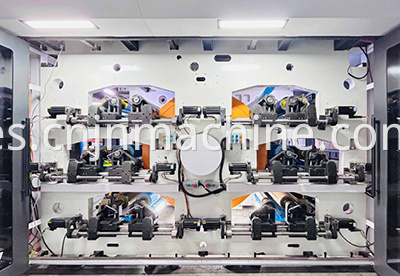

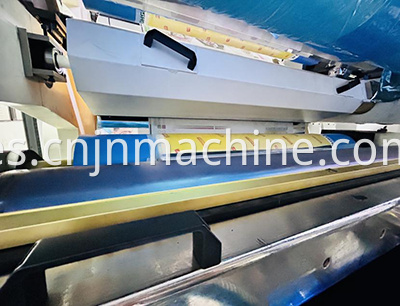

Unidad de impresión de la Parte 2

Sistema de cilindro de manga

1. La unidad de impresión consiste en el marco, el rodillo de tambor central, el rodillo de impresión de manga, el rodillo anilox de manga, la cuchilla del médico de cámara, el sistema de suministro de tinta y un sistema de accionamiento de servomotor independiente.

2. Método de impresión flexográfica: la unidad de impresión se distribuye alrededor del tambor central en forma de satélite

3. Impulsado por eje electrónico sin engranajes.

4. El lado de la unidad de impresión adopta el diseño de la ventana, es conveniente que los operadores observen el proceso de impresión.

5. La unidad de impresión está equipada con dos operadores manuales para un funcionamiento fácil.

6. En el proceso de acelerar, compensación automática de la presión de impresión.

7. Tiene función de evitar automáticamente la cabeza del material cuando se relaje, conecte y cambie el material.

8. LIBER MÓVIL, fácil para el operador acceder a la unidad de impresión superior.

9. Con la fase de la placa de impresión y la administración del menú de producción y la función de memoria.

10. La presión entre el rodillo de la placa y el cilindro de impresión central es impulsada por 2 servomotores por color, y la presión se ajusta por tornillos de bola y guías lineales dobles superior e inferior, con la función de memoria de posición.

11. La presión entre el rodillo anilox y el rodillo de la placa de impresión es impulsada por 2 servomotores para cada color, y la presión se ajusta por tornillos de bola y guías lineales dobles superior e inferior, con la función de memoria de posición.

12. La presión de impresión tiene la función de rápido hacia adelante y hacia atrás, lo que puede realizar un movimiento rápido y un ajuste preciso.

13. Cada unidad de impresión tiene un control independiente y puede separarse en cualquier momento.

14. La presión de impresión se puede ajustar automáticamente de acuerdo con la velocidad, y los parámetros y permisos se pueden establecer.

15. Tambor central con sistema de enfriamiento de agua

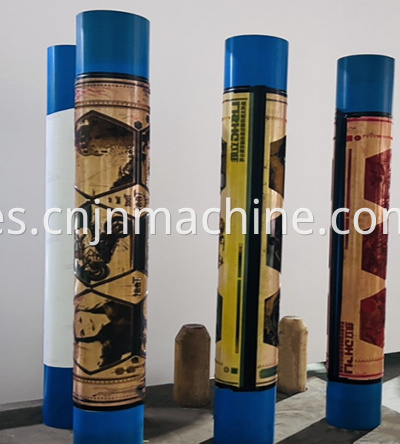

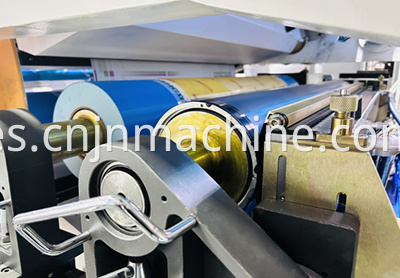

Cilindro de la manga

1. Impresión de rodillo adopta la estructura de soporte de bloqueo en línea en línea invertida, y el cojinete de rodillo de precisión de doble línea coincide con el mandril de expansión de aire, que es conveniente y rápido para reemplazar la manga.

2. Impresión de la manga del cilindro importada de Europa.

3. Se puede usar la manga del puente.

4. Cada cilindro de impresión de color es conducido por Rockwell (AB) Servo Motor.

5. La alineación longitudinal es el ajuste eléctrico de servo 360 °, y la alineación transversal es el ajuste eléctrico, con el rango de ajuste máximo de ± 10 mm.

6. El movimiento horizontal del rodillo de impresión es impulsado por un motor síncrono.

7. Impresión del perímetro se puede configurar sin paso dentro del rango especificado.

8. La manga es fácil de desmontar y puede inflarse en cualquier posición donde se detenga el mandril.

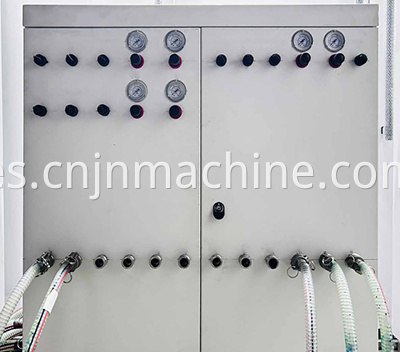

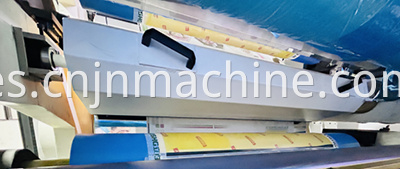

Sistema de circulación y limpieza de suministro de tinta completamente automático

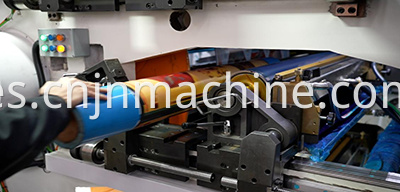

1. Cámara Doctor Blade está hecha de una construcción robusta de acero con un sistema de cambio rápido.

2. Perfil de aleación de aluminio Cavidad de cuchilla del médico, tinta de sello, reduce la volatilización del solvente, mantenga la viscosidad de la tinta y limpia.

3. Es fácil reemplazar la cuchilla del médico y el bloque de sello de la cavidad en el tipo de cuchilla del médico de la cámara, y la limpieza es conveniente.

4. La cuchilla del doctor hacia adelante e inversa se organiza en la cavidad de la cuchilla del doctor.

5. El médico inverso de la cuchilla actúa como un sello. El Doctor Blade delantero actúa raspando tinta.

6. La presión de la cuchilla del médico se agrega por neumática, la presión general es uniforme, la presión se puede ajustar el mecanismo.

7. Suministro de tinta Adopta la bomba de diafragma neumático.

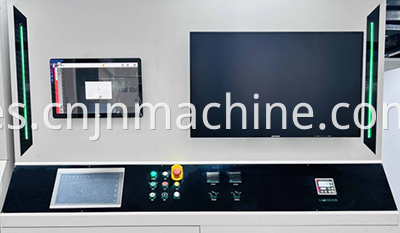

Sistema de inspección en línea de impresión PLC & AI

1. Video Inspector: Precisión de registro de imprenta y imprenta de monitor en todo momento

2. IMPRESIÓN DE IMPRESIÓN Sistema de inspección en línea: una cámara industrial de alta velocidad escanea la imagen impresa en tiempo real y la muestra en todo el ancho. Analiza de manera inteligente la imagen escaneada y marca los puntos de defecto de la imagen.

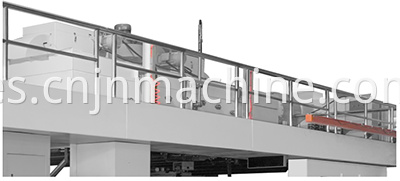

Parte 3 Unidad de secado

Sistema de control de temperatura de conversión de frecuencia completamente automática

1. Post-Press: el secado centralizado adopta el secado de aire caliente.

2. Control inteligente de temperatura constante continua, estructura completamente cerrada, la caja de aire adopta la estructura de conservación de calor.

3. El volumen de aire se controla mediante conversión de frecuencia, y se puede establecer la velocidad del ventilador.

4. Con la función de aire de retorno secundario, reduzca el desperdicio de energía

5. Los métodos de calentamiento pueden elegir calefacción eléctrica, calentamiento de vapor o calentamiento de aceite.

6. Guía de rodillo en la caja de secado adopta la forma activa, la velocidad es sincronizada con la computadora host

7. La longitud de la caja de secado horizontal es de 4.5m

8. Temperatura máxima del aire caliente 80 ℃ (temperatura ambiente 20 ℃)

9. Velocidad del viento del canal de secado 5 ～ 30m/s
